Khuôn đột lỗ cho máy đột lỗ thủy lực CH 70

Khuôn đột lỗ tròn cho máy đột lỗ thủy lực CH 70

Khuôn đột lỗ tròn cho máy đột lỗ thủy lực CH 70 là phụ kiện chuyên dụng không thể thiếu của máy đột lỗ thủy lực CH70 khi dùng để gia công đột trên các vật liệu kim loại :sắt,thép,inox,đồng,nhôm...

Khuôn đột lỗ tròn cho máy đột lỗ thủy lực CH 70 là phụ kiện tiêu hao,chế tạo bằng thép hợp kim được tôi thẩm thấu cho độ cứng lớn,độ bền cao,tuổi thọ trung bình từ 1500-2500 lần đột tùy vật liệu và phải đúng yêu cầu kĩ thuật,khi lắp đặt khuôn vào máy phải đảm bảo độ chính xác,siết chặt và căn chỉnh cẩn thận trước khi vận hành,nếu sai thì chỉ 1 lần đột có thể gây cong vẹo chày,vỡ cối...

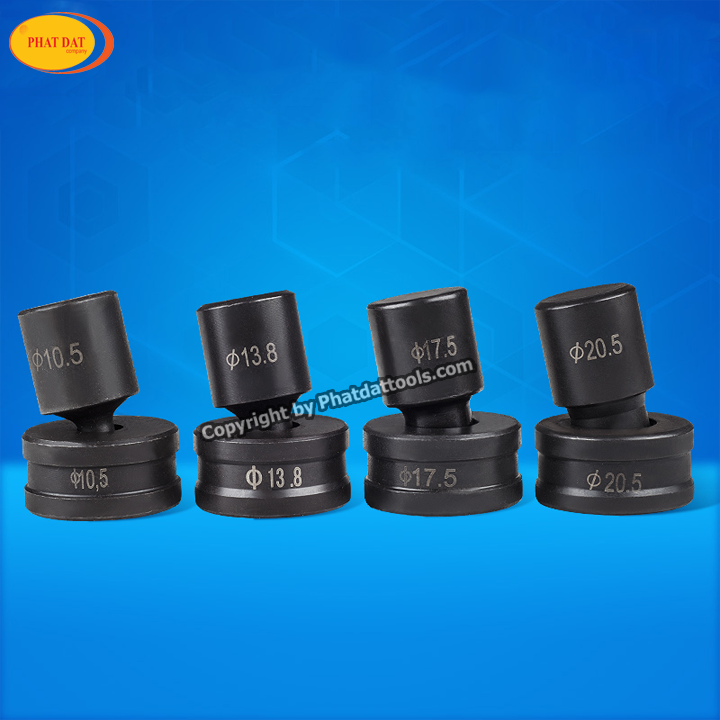

Bình thường khi mua máy đột lỗ thủy lực CH70 sẽ được tặng kèm theo 4 bộ khuôn đột phi 10.5-13.8-17-20.5

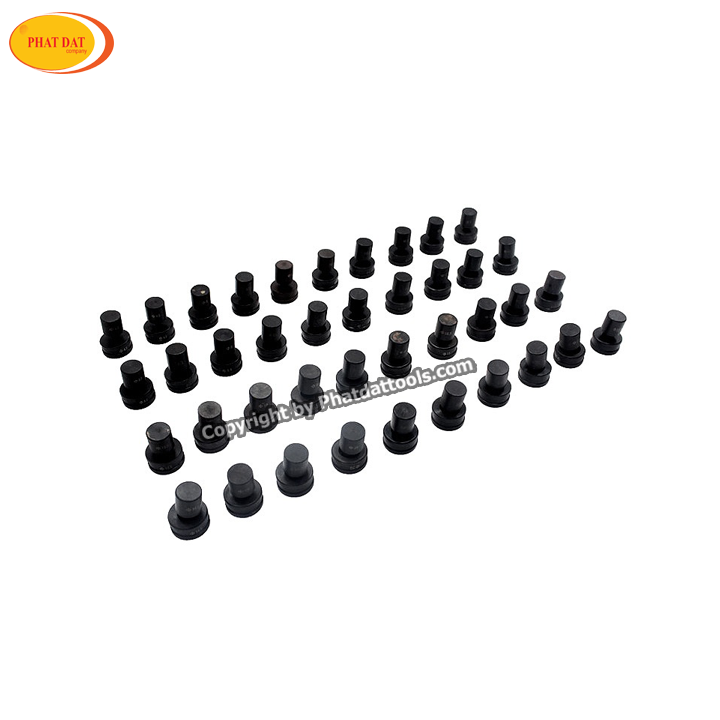

Ngoài ra còn có các mũi đột tròn có đường kính khác như 6-8-9-15...

Khuôn đột lỗ cho máy đột lỗ thủy lực CH70 có nhiều loại :

• Khuôn tròn hay khuôn trụ
• Khuôn ovan-elip (cũng có nhiều cỡ tương tự như khuôn tròn với 1 chiều dài giới hạn lớn nhất 22mm,ví dụ 6-22,8-22....)
• Khuôn vuông,khuôn chữ nhật: đây là loại ít dùng,kích cỡ tùy theo yêu cầu khách hàng

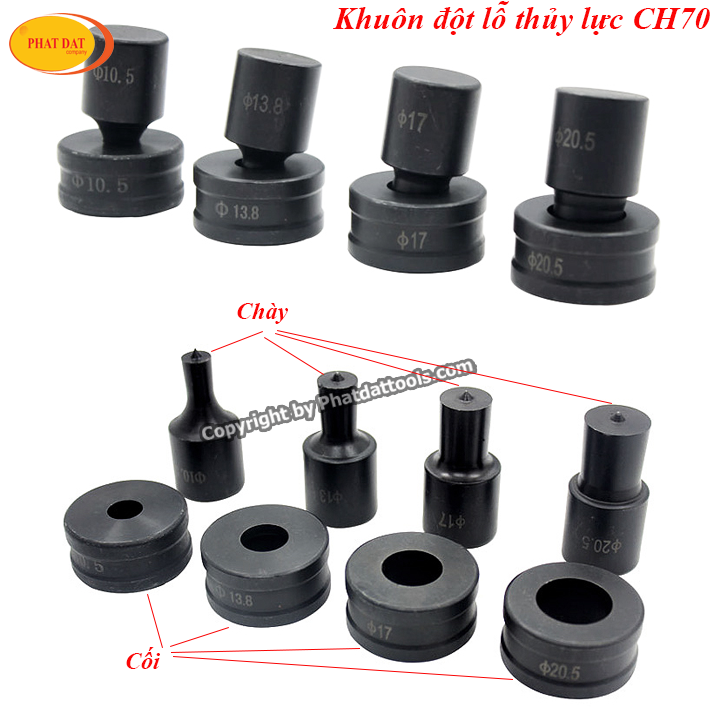

Cấu tạo khuôn đột lỗ gồm 2 phần:

• Chày hay còn gọi là khuôn đực là phần nằm phía trên dạng trụ dùng để đột lỗ
•  Cối hay còn gọi là khuôn cái  cấu tạo có 2 đường kính lỗ lớn nhỏ khác nhau. Đường kính lỗ lớn thường lắp nằm ở phía dưới để khi đột lỗ sẽ thoát phôi nhanh, không bể khuôn

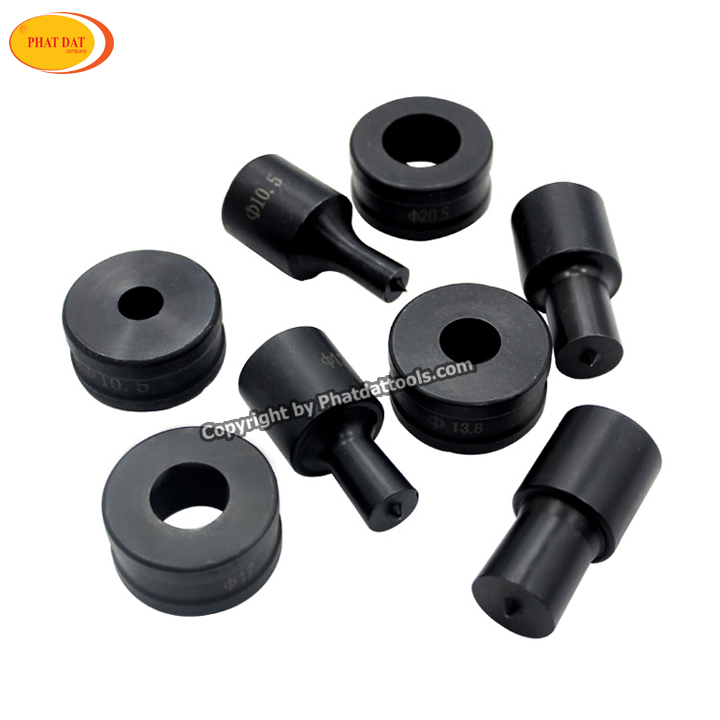

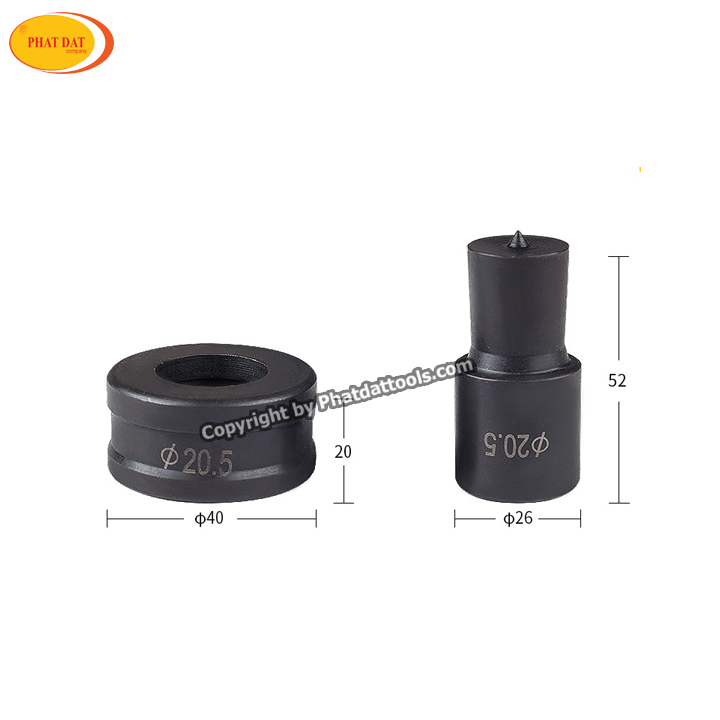

Dưới đây là một số hình ảnh của Khuôn đột lỗ tròn cho máy đột lỗ thủy lực CH 70:Xem thêm các sản phẩm tại ĐÂY
